시놀로지 나스에서 LACP(Link Aggregation Control Protocol), Link Aggregation 설정하는 방법

이번에는 시놀로지 나스에서 네트워크 본딩인 Link Aggregation 에 대해서 알아보겠습니다. 일반적으로, 네트워크 본딩(Link Aggregation) 에서 가장많이 하시는 오해중 하나는 본딩을 했는데도, 속도가 빨라지지 않는다 입니다. 네트워크 본딩은 도로에서, 1차선을 2차선으로 늘려주는 것입니다. 즉 대역폭을 늘려주는거죠, 1차선이 2차선으로 늘어난다고 해서, 자동차 속도가 빨라지지 않지만, 두대의 차가 지나갈수 있듯이, 네트워크 본딩도, 2개의 컨넥션이 있을때 속도 향상을 볼수 있습니다. 그리고 더 중요한 네트워크의 안정성이 있다고 하겠습니다. 두개의 LAN중 하나에 장애가 발생해도, 나머지 회선으로 통신이 가능하죠. Link Aggregation 하는 방법은 스위치장비도 동시에 지원이 되야 되는 모드와 지원이 되지 않더라도, 시놀로지 나스에서만 셋팅하는 방법등이 있습니다.

​

시놀로지의 Link Aggregation 은 2개이상의 랜포트가 있는 장비에서만 가능하며, Link Aggregation이 활성화되면 각 연결된 장치의 네트워크 트래픽이 자동으로 조정되어 균형을 잡습니다.

​

Link Aggregation을 사용하여 여러 LAN 결합하기:

1. 제어판 > 네트워크 > 네트워크 인터페이스로 이동합니다. 생성 > Bond 생성을 클릭합니다.

​

​

​

2. 원하는 모드를 선택합니다.

• Adaptive Load Balancing: 이 모드는 스위치가 Link Aggregation을 지원하는지 여부에 관계없이 Synology NAS에서 수신 및 전송되는 네트워크 트래픽을 최적화합니다. 예기치 않은 오류를 방지하려면 Link Aggregation이 지원되는 경우라도 스위치에서 Link Aggregation을 활성화하지 마십시오.
• IEEE 802.3ad 동적 Link Aggregation: 이 모드는 Synology NAS에서 수신 및 전송되는 네트워크 트래픽을 최적화하며, 스위치에서 IEEE 802.3ad(동적) Link Aggregation(LACP, 802.1AX)을 활성화해야 합니다. 여러 스위치를 사용하는 경우 이러한 스위치가 스택형이고 올바르게 구성되어야 합니다.
• 균형 XOR: 이 모드는 Synology NAS에서 수신 및 전송되는 네트워크 트래픽의 균형을 조정하며, 스위치에서 정적 Link Aggregation을 활성화해야 합니다. 여러 스위치를 사용하는 경우 이러한 스위치가 스택형이고 올바르게 구성되어야 합니다. 스위치에서 Link Aggregation을 지원하지 않는 경우에는 여전히 Synology NAS에서 전송되는 트래픽의 균형이 조정될 수 있습니다. 이 모드를 사용하면 손실된 링크가 감지될 수 있지만 이 모드가 링크 손실의 원인이 아닐 수 있습니다(예: 이더넷 케이블이 뽑혀져 있거나 스위치가 잘못 구성된 경우).
• 활성/대기: 이 기능은 Synology NAS에 network fault tolerance 기능을 제공합니다. 즉, 활성 네트워크 인터페이스가 중단되면 다른 LAN 포트 중 하나가 넘겨받아 네트워크 연결을 유지합니다. 스위치를 구성하지 않은 채로 또는 IEEE 802.3ad Link Aggregation을 지원하는 스위치를 사용하여 이 모드를 선택할 수 있습니다.

Open vSwitch를 활성화하면 다음 모드 중 하나를 선택할 수 있습니다.

• Balance-SLB: 이 모드에서는 특정 네트워크 스위치에 대한 지원 없이 네트워크 트래픽의 균형을 조정하고 두 스위치 간의 연결을 활성화합니다.
• Balance-TCP: 이 모드에서는 동적 Link Aggregation(IEEE 802.3ad LACP)으로 구성된 스위치를 연결할 수 있습니다. 스위치를 여러 개 사용하는 경우 이러한 스위치는 스택형이고 올바르게 구성되어야 합니다.
• 활성/백업 모드: 이 모드는 네트워크 인터페이스 두 개를 사용하여 Synology NAS에 network fault tolerance를 제공합니다. 활성 네트워크 인터페이스가 오작동하면 다른 네트워크 인터페이스가 네트워크 연결을 넘겨받아 유지합니다. 스위치를 구성하지 않고 이 모드를 선택할 수 있습니다.

​

​

​

3. Link Aggregation을 만들 인터페이스를 선택합니다.

​

​

​

4. IP 설정을 구성합니다. 필요에 따라 VLAN을 활성화할 수도 있습니다. 적용을 클릭하여 변경 사항을 저장합니다.

​

​

​

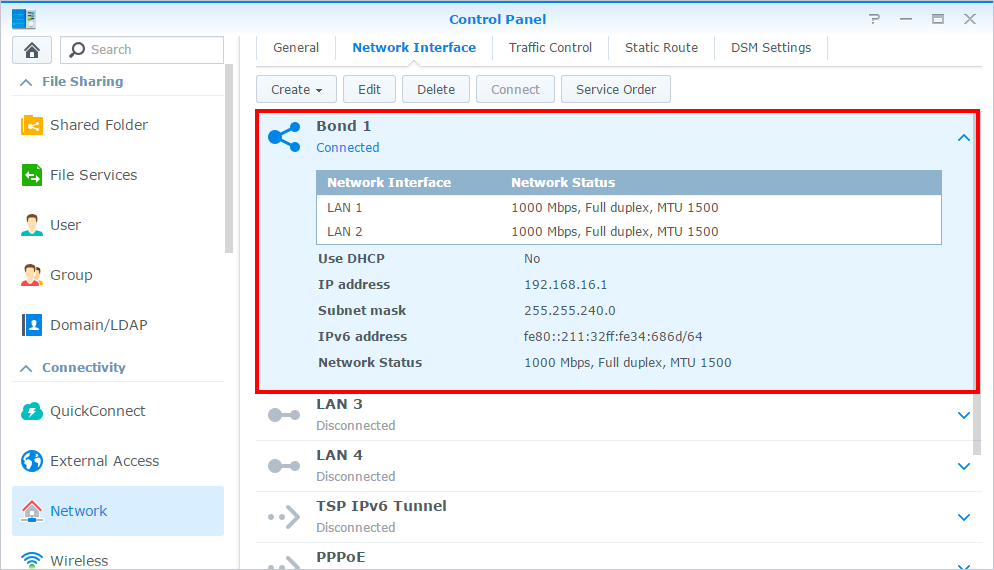

5. 완료하면 네트워크 인터페이스 목록에 새 인터페이스 Bond 1이 표시됩니다. 이로써 Link Aggregation이 완료됩니다.

​

​

​

​

​

Link Aggregation 설정 편집하기:

1. Link Aggregation 모드를 변경하거나 물리적 장치의 정보를 보려면 제어판 > 네트워크 > 네트워크 인터페이스로 이동합니다.
2. 인터페이스 Bond 1을 선택하고 편집 버튼을 클릭합니다.

​

3. 해당 탭으로 이동하여 원하는 설정을 편집합니다.

​

​

​

Link Aggregation 제거하기:

1. 제어판 > 네트워크 > 네트워크 인터페이스로 이동합니다.

2.인터페이스 Bond 1을 선택하고 삭제 버튼을 클릭합니다.

​

​

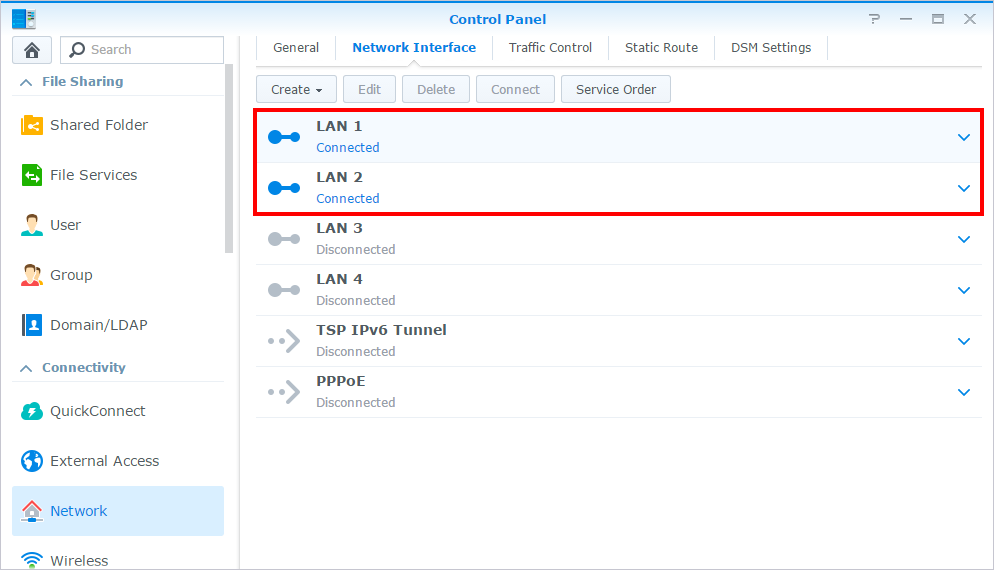

3. 완료하면 네트워크 인터페이스 목록에 별도의 LAN 인터페이스 두 개가 표시됩니다.

​

이상으로 네트워크 본딩(Link Aggregation) 에 대해서 알아보았습니다. 다음에는, SMB3의 다중채널에 대해서 알아보겠습니다.

​
