Synology RS2423RP+ 나스(NAS) 서버 구축사례 (한국교통대학교 2023년 11월)

제이엔씨는 2011년 개업한 회사로써, 여성기업인증을 완료한 회사입니다.

공공기관 및 여성기업제품 구매가 필요한 기업도 연락주시면 감사드리겠습니다.

제이엔씨는 HPE,Lenovo, Dell, Synology, QNAP 공인리셀러이며, 단순설치보다는 고객에게 맞는 환경을 제공하고자 항상노력합니다.

​

이번 구축사례는 충주에 있는 한국교통대학교 설치 사례입니다.

​

Synology(시놀로지) 납품 스펙 1.모델 : Synology RS2423RP+ 2.CPU : AMD Ryzen V1780B 쿼드 코어 3.35GHz (기본) / 3.6GHz (터보) 3.DISK : [Synology] Plus Series HAT5310-8T 4. Mem : 8GB 5. OS : DSM 7.2 6. Disk 구성 : 5Disk Raid5 + 1Disk HotSpare 7. 추가옵션 : [Synology] Rail Kit RKS-02, [Synology] M.2 NVMe SSD SNV3000 Series SNV3510-400G , [Synology] M2D20 Dual-slot M.2 SSD adapter card for cache acceleration

Synology(시놀로지) 설치 목표 1. Unix(Solaris) 에 NFS로 연결하고, Unix 서버에서, 오라클 exp 를 받아 매일 나스로 Copy(카피)되게 shell(쉘) 스크립트 작성 및 테스트(Oracle S7-2L) 2. 각서버에 ABB Agent 설치 및 백업 테스트 및 스케줄 작성(Windows 4대, Linux(CentOS) 3대 3. 각서버의 SMB 연결을 위한 계정 및 디렉토리 생성 및 연결 및 백업 테스트 4. 방화벽 설정(기본포트인 5000,5001번을 수정하고, 특정 IP에서만 DSM 접근가능하도록 설정) 5. 개인계정의 디렉토리 별 권한설정

이번에 설치한 RS2423RP+ 를 23년도 새로 나온제품이며, 기존 RS2321RP+ 를 대체합니다.

저희는 안전성을 위하여, 레이드는 당연히 기본이고, 가능하면, 파워서플라이가 2개인 제품을 판매하려고 합니다.

고객께서도, 특별한 이유가 있지 않는한 파워서플라이가 2개 있는 제품을 추천드립니다.

​

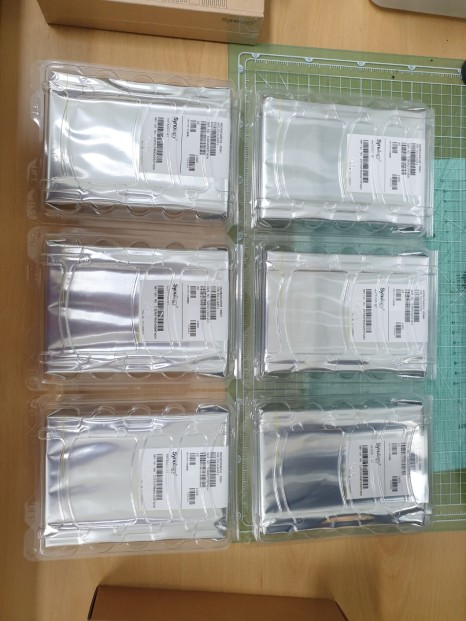

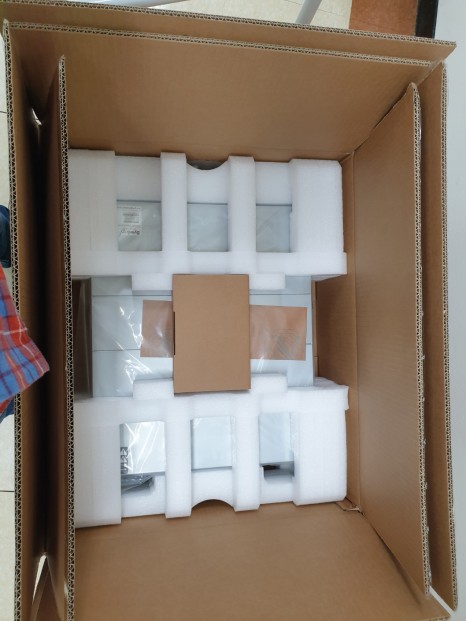

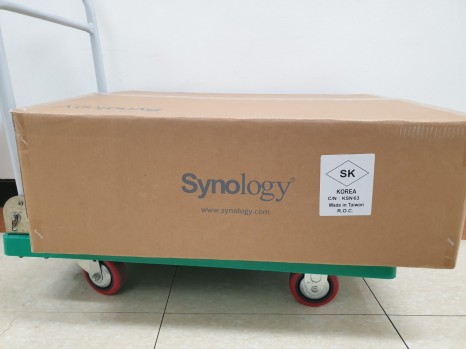

1.검수를 위해 사진을 나스 사진및 오픈후 사진을 촬영하였습니다









​

​

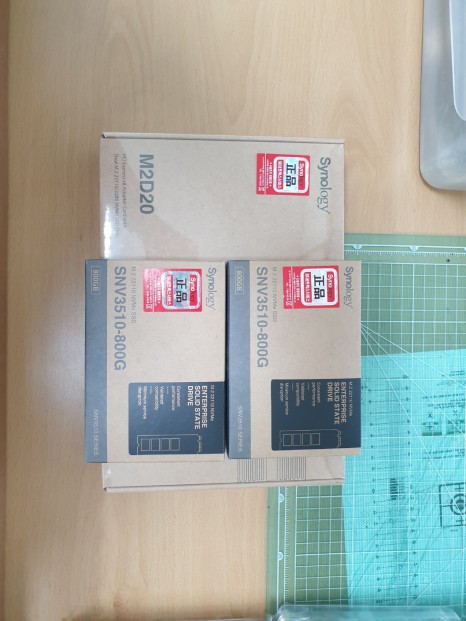

2. 옵션부품인 Rail Kit RKS-02, M.2 NVMe SSD SNV3000 Series SNV3510-800G, M2D20 Dual-slot M.2 SSD adapter card 사진을 촬영한 것입니다.

볼륨을 2개로 구성해서 캐쉬(Cache)를 두개로 나누어 할당할 예정입니다.









​

​

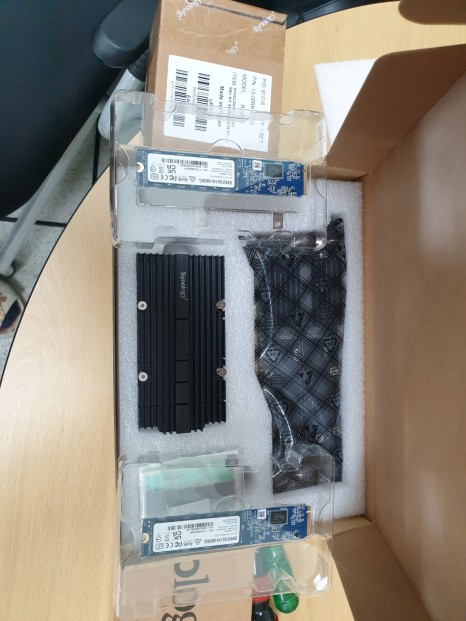

3. M.2 NVMe SSD SNV3000 Series SNV3510-800G 와 M2D20 Dual-slot M.2 SSD adapter card를 조립

하여, 나스서버의 PCI슬롯에 장착했습니다.

​

​

​

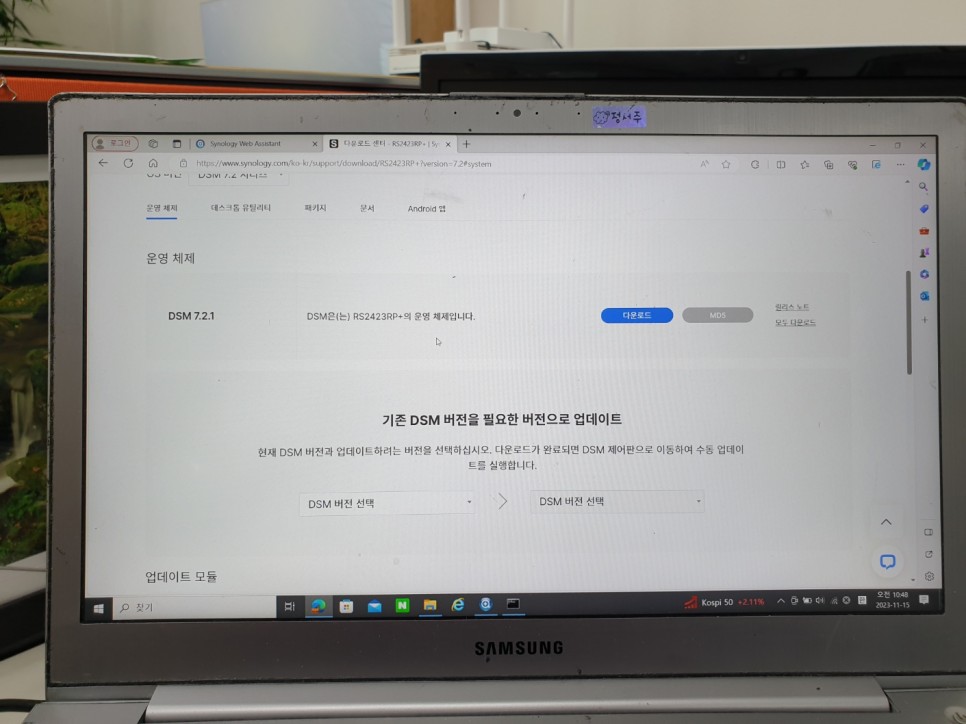

3. 시놀로지 홈페이지에서 DSM 7.2 를 다운로드 하고 있습니다. 이 외에도, 각서버에 ABB Agent(에이전트)도 다운로드 하고 각 서버에 설치 하였습니다.

​

​

​

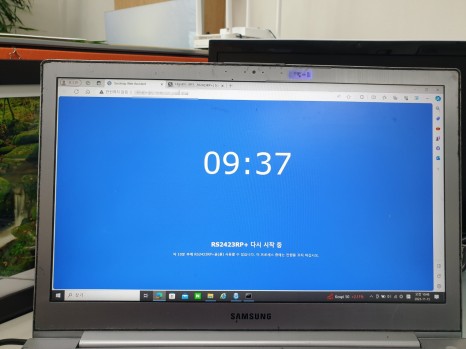

4. 시놀로지 DSM 7.2 설치 및 설치 완료 사진입니다.









​

​

5. 장착완료 사진입니다.



​

​

6. 장착후 Oracle S7-2L 장비에 백업 스크립트를 작성하여, 매일 새벽에, 자동으로 export 및 pump를

실행하여, 나스로 복사(카피)까지 되게 하고,

crontab(크론탭)에 등록시켜 시간까지 체크 및 테스트 하였습니다.

​

7. Windows 서버에서도 마찬가지로, ABB Agent(에이전트)를 설치 하여,

나스 DSM 에서 테스트 및 스케줄을 설정하여 놨습니다.

테스트시에는 실제 원본서버에 파일을 만들어, 나스로 백업후, 원본파일을 지우고, 제대로 복구한

파일이 맞는지 검증까지 하였습니다.

​

8. Linux(CentOS) 에서는 NFS를 이용하여, 오라클 장비와 마찬가지로,

백업디렉토리별로 자동으로 Tar 로 묶어서, 나스로 카피(copy) 되게 작성 하였습니다.

여기도 마찬가지로, Crontab(크론탭)에 등록하여, 실행여부 및 백업 여부까지 확인하였습니다.

​

​

9. 시놀로지는 기본적으로 DSM에 특정 IP만 접속하도록 하는 별도의 기능이 없습니다.

보통 방화벽에도 마찬가지로, 요새는 관리자 페이지를 IP로 통제하는 서버들이 많습니다.

하여, 포트 변경 뿐만이 아니라, 시놀로지의 방화벽을 이용하여, DSM 관리자 페이지를

담당자 만 접근할수 있도록 설정하고, 테스트 하였습니다.

​

​
